采用模块化组合，采样运算控制、投切模块、电抗器、电容量一体化组合。匹配5.67%、6%、7%、12 %电抗率。
可RS 485通讯控制方式，将多个模块以主从方式进行星形网络组合。通过某一台主机直接控制组网的其他从机来进行无功优化。组网内的模块也可独立运算控制。
功能特点:安装方便、便于扩容、维护简单。
技术参数：
1.工作电源︰AC380V±20%
2.测量方式∶三相四线、交流不采样﹔
3.测量电流∶0-5A灵敏度≥30mA ;
4 .测量精度︰电压±0.5%电流±0.5%功率±1.0% ;
功能参数：
保护功能:过压保护、欠压保护、谐波电压保护、谐波电流保护;
附加功能：
RS485通讯MODBUS协议、温度、报警输出
外形及安装尺寸图：

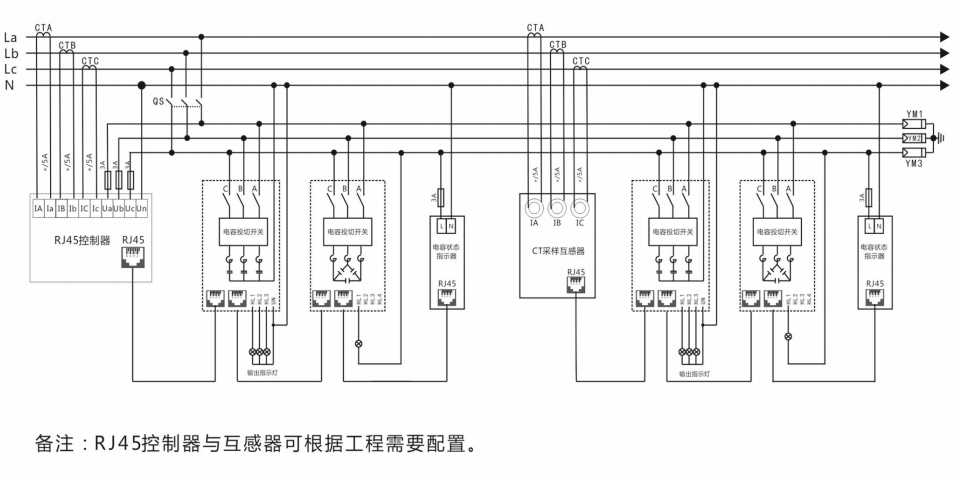

接线图：
