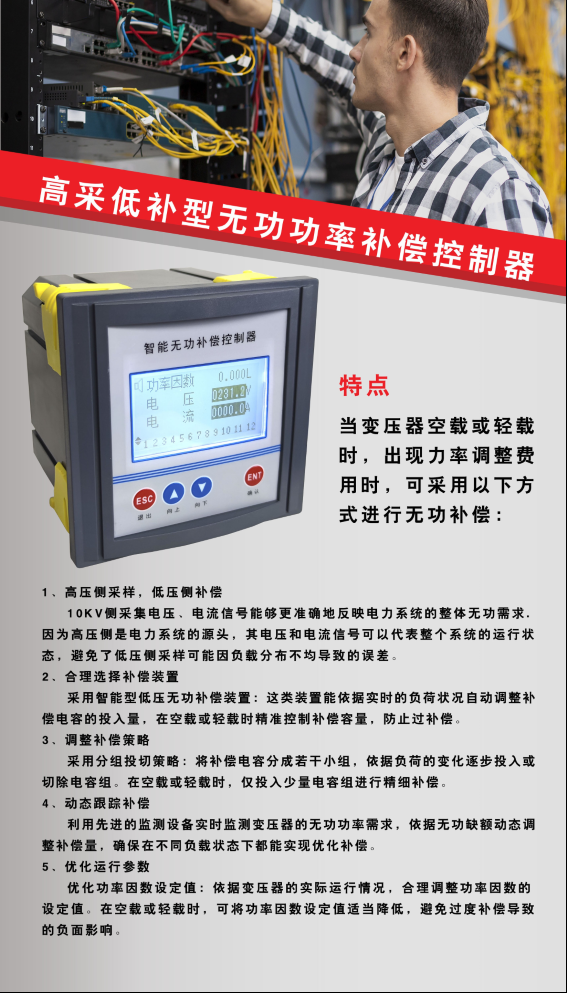

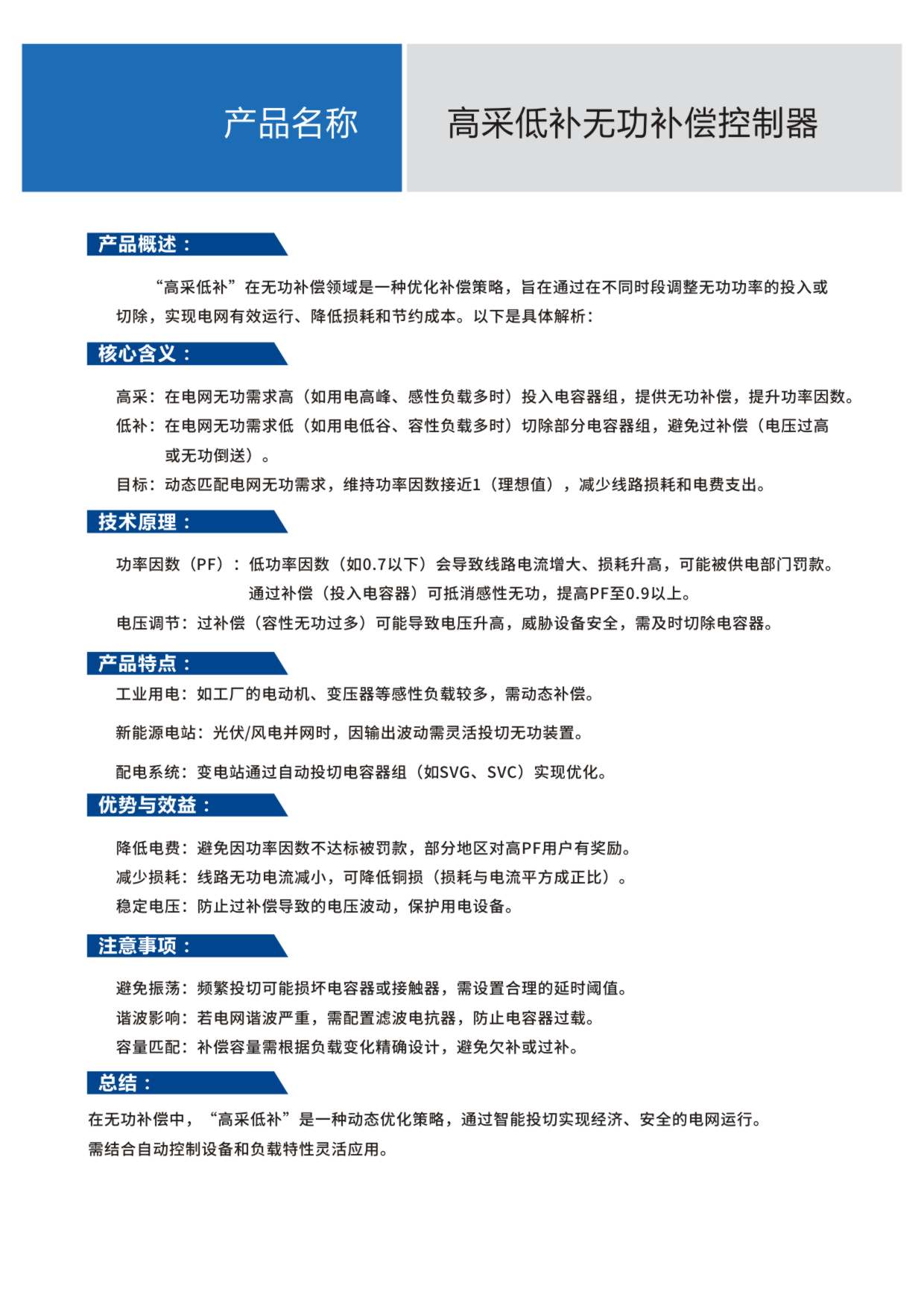

“高采低补”在无功补偿领域(如电力系统、工业用电等)是一种优化补偿策略,旨在通过在不同时段调整无功功率的投入或切除,实现电网有效运行、降低损耗和节约成本。以下是具体解析:
1. 核心含义
高采:在电网无功需求高(如用电高峰、感性负载多时)投入电容器组,提供无功补偿,提升功率因数。
低补:在电网无功需求低(如用电低谷、容性负载多时)切除部分电容器组,避免过补偿(电压过高或无功倒送)。
目标:动态匹配电网无功需求,维持功率因数接近1(理想值),减少线路损耗和电费支出。
2. 技术原理
功率因数(PF):
低功率因数(如0.7以下)会导致线路电流增大、损耗升高,可能被供电部门罚款。
通过补偿(投入电容器)可抵消感性无功,提高PF至0.9以上。
电压调节:
过补偿(容性无功过多)可能导致电压升高,威胁设备安全,需及时切除电容器。
3. 应用场景
工业用电:如工厂的电动机、变压器等感性负载较多,需动态补偿。
新能源电站:光伏/风电并网时,因输出波动需灵活投切无功装置。
配电系统:变电站通过自动投切电容器组(如SVG、SVC)实现优化。
4. 实现方式

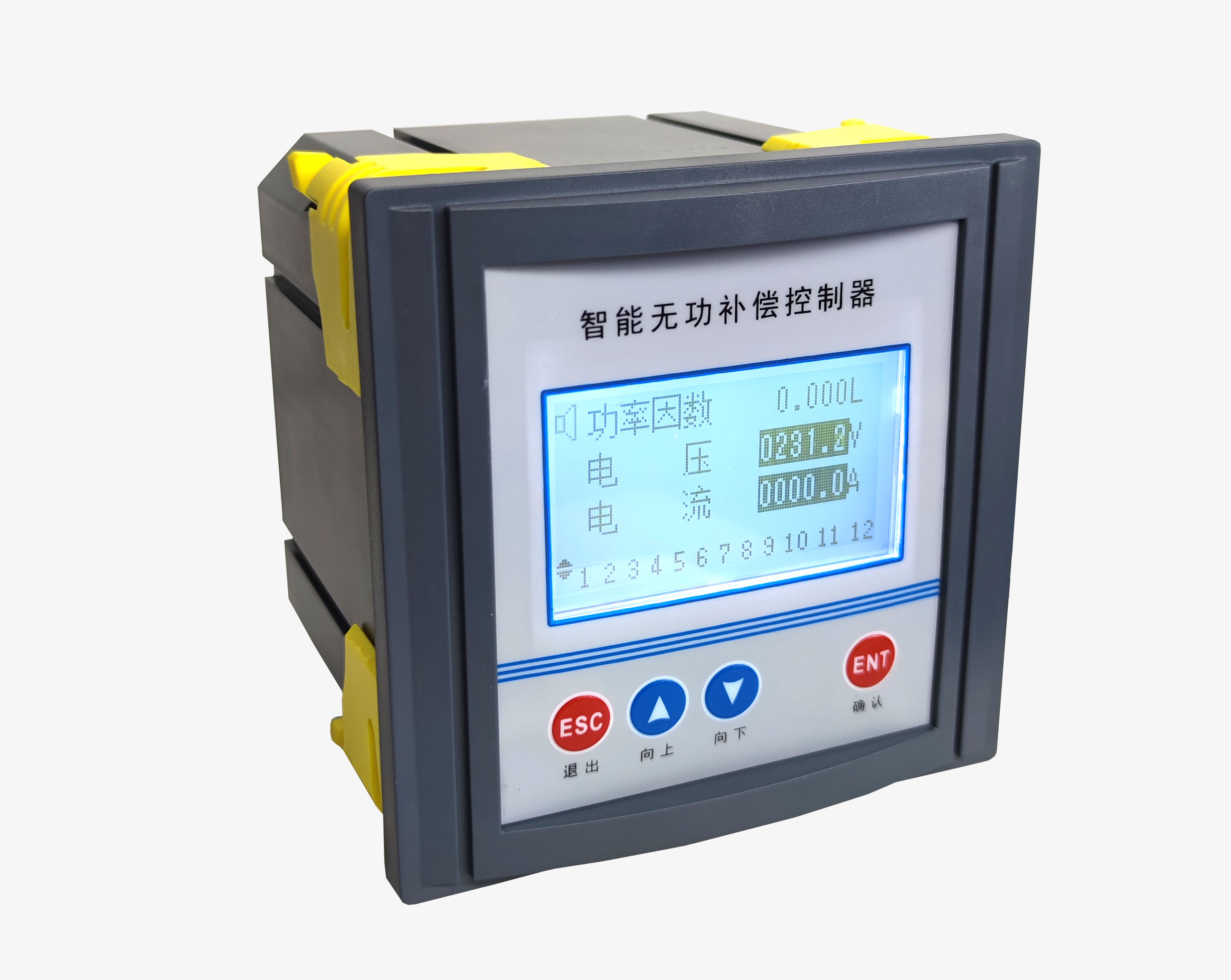

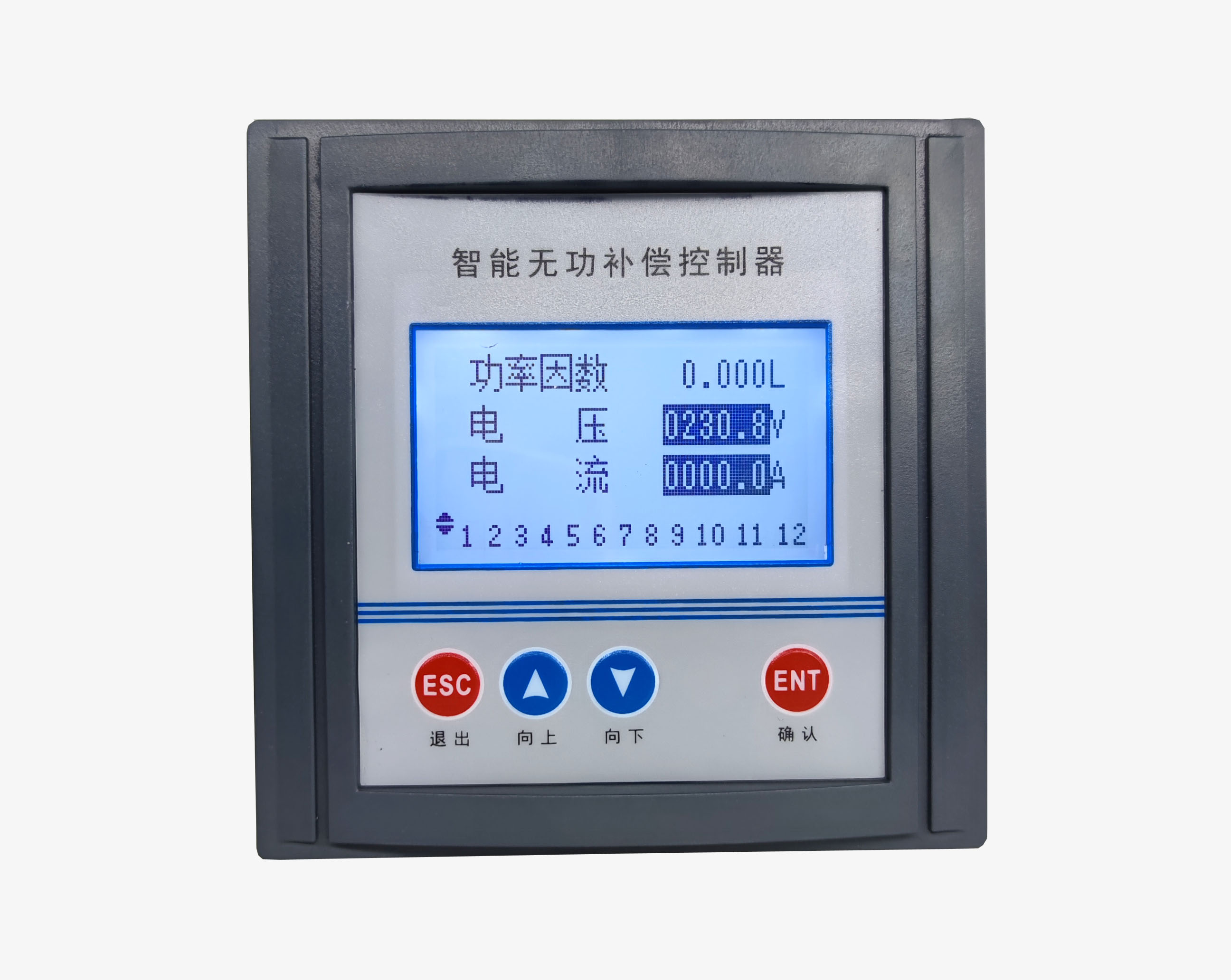

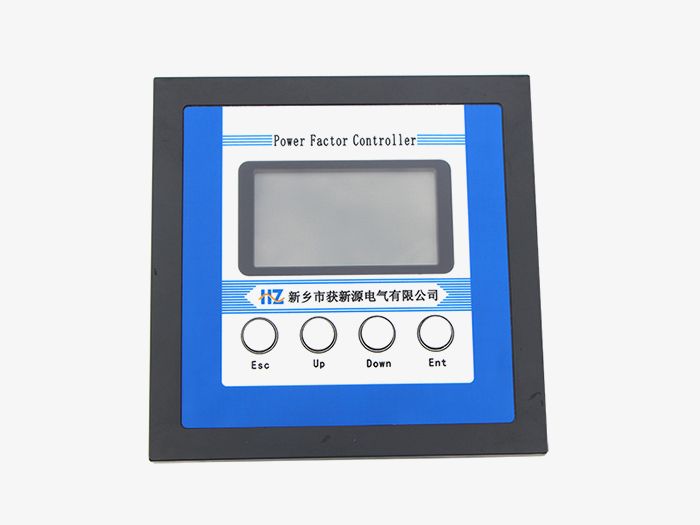

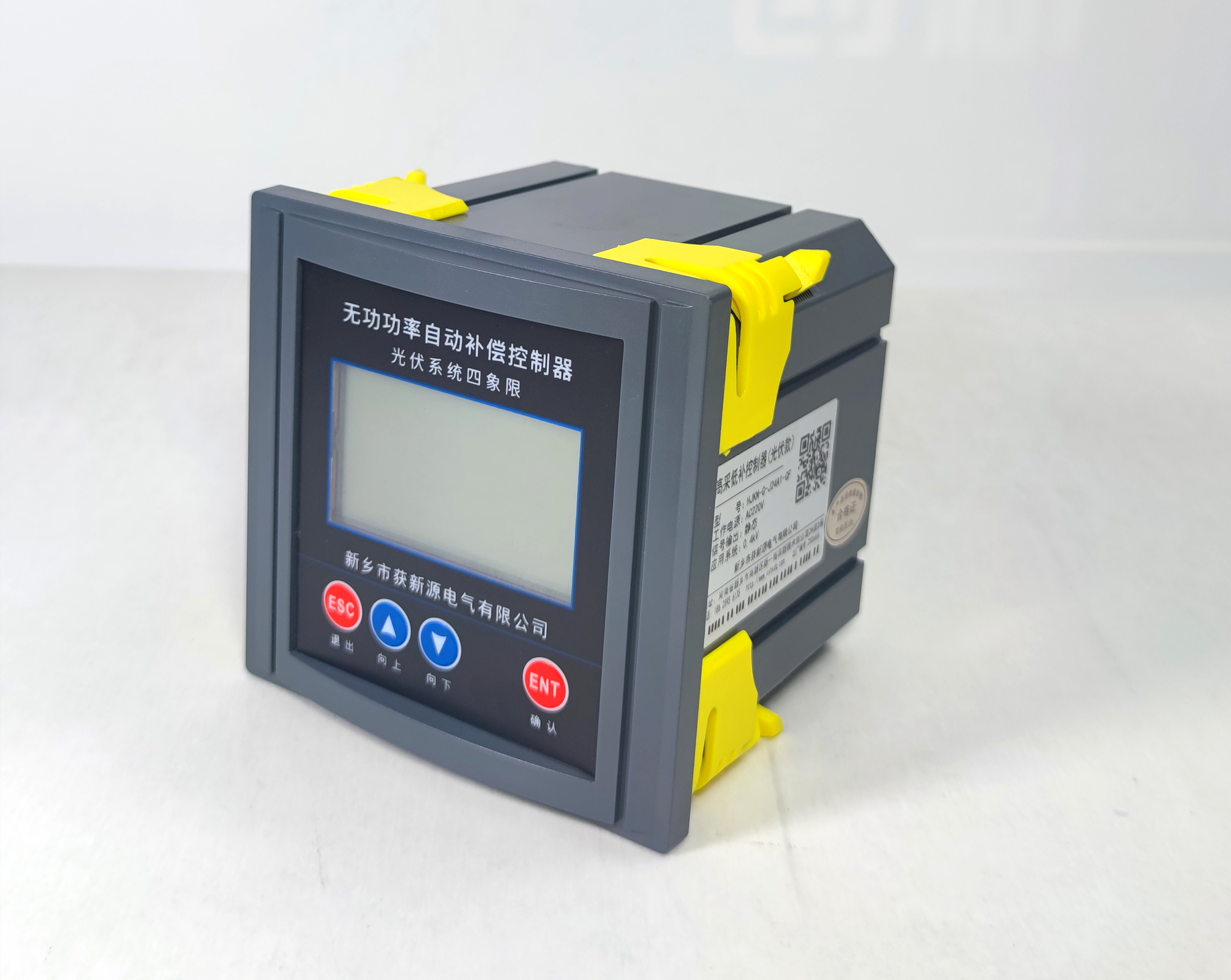

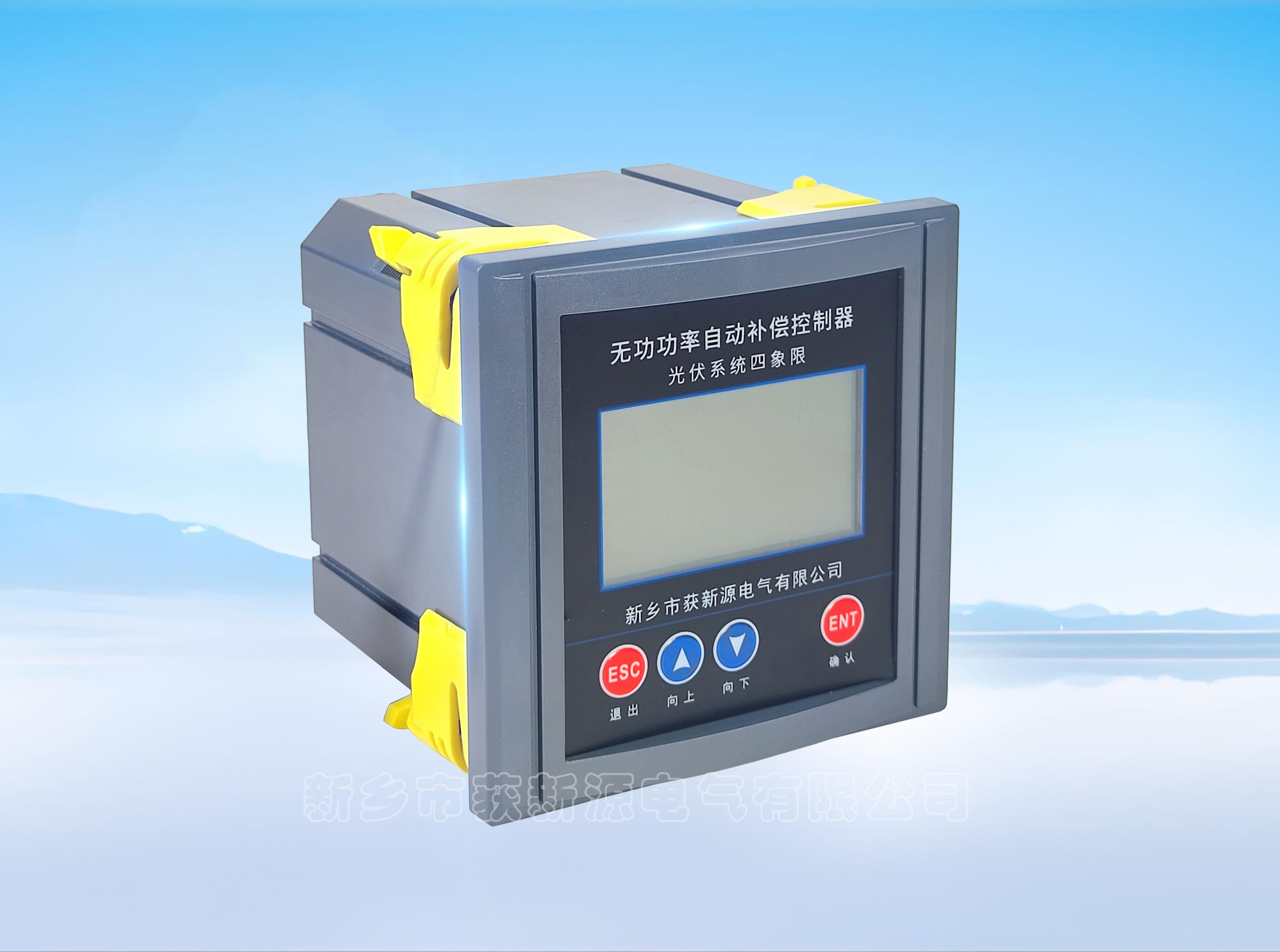

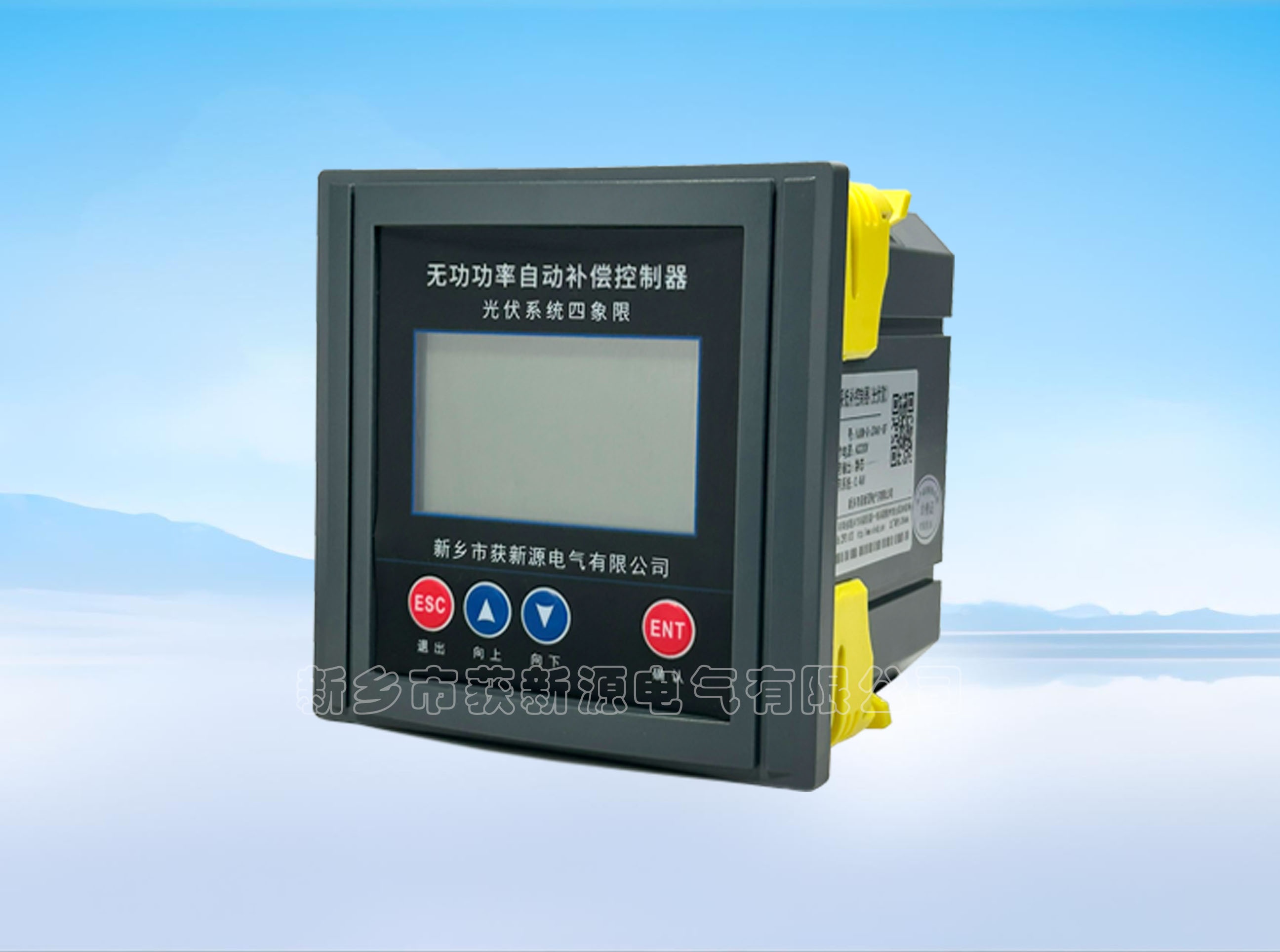

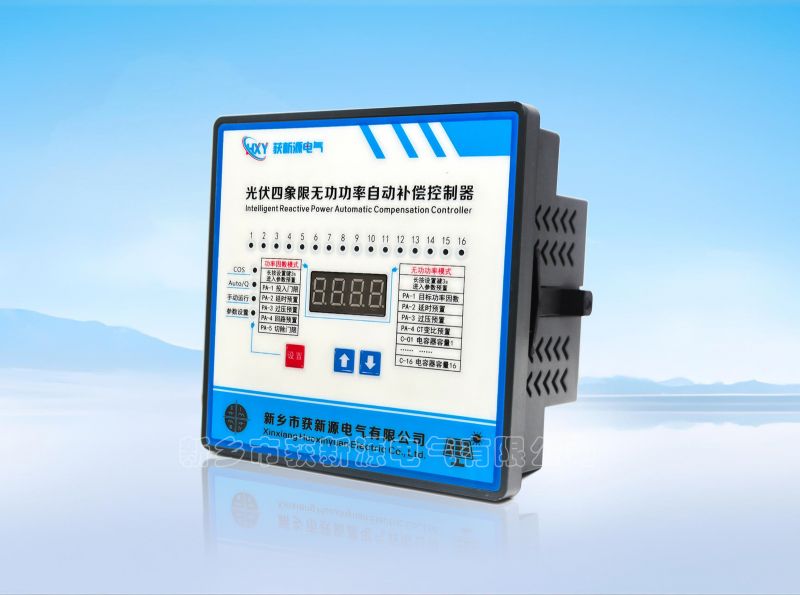

自动无功补偿装置:
当PF < 0.95(滞后)→ 投入电容器(高采);
当PF > 0.98(超前)→ 切除电容器(低补)。
通过控制器实时监测PF或无功功率,自动投切电容器组。
示例逻辑:
分时策略:
根据用电负荷曲线预设不同时段的补偿容量(如白天多补、夜间少补)。
5. 优势与效益
降低电费:避免因功率因数不达标被罚款,部分地区对高PF用户有奖励。
减少损耗:线路无功电流减小,可降低铜损(损耗与电流平方成正比)。
稳定电压:防止过补偿导致的电压波动,保护用电设备。
6. 注意事项
避免振荡:频繁投切可能损坏电容器或接触器,需设置合理的延时阈值。

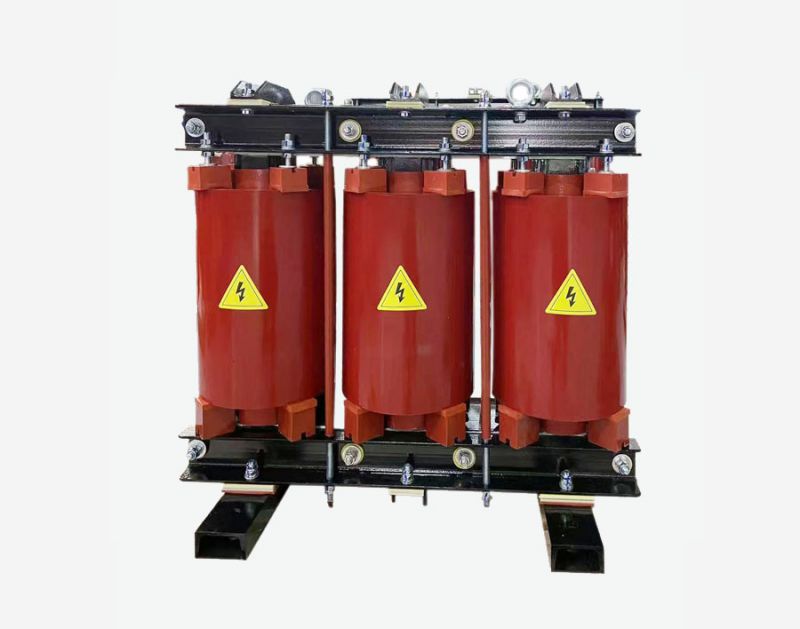

谐波影响:若电网谐波严重,需配置滤波电抗器,防止电容器过载。
容量匹配:补偿容量需根据负载变化精确设计,避免欠补或过补。
总结:在无功补偿中,“高采低补”是一种动态优化策略,通过智能投切实现经济、安全的电网运行。需结合自动控制设备和负载特性灵活应用。
