一、安全使用注意事项

　　在安装、保养和使用我公司充电桩专用补偿模块时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用补偿模块的功能，延长本机的使用寿命。对因使用不当造成的损失，本公司不承担责任。

　　1、请勿撞击！

　　2、电源线的规格应满足用电负荷的要求，安装充电桩专用补偿模块请使用16mm2截面积的多芯铜导线。请正确连接A、B、C相，外壳应可靠接地。

　　3、在保充电桩专用补偿模块之前，请把充电桩专用补偿模块开关全部退掉。

　　4、充电桩专用补偿模块正常运行期间，如果外壳没有可靠接地，本体可能带电，请勿触摸金属部分，否则有触电风险。

　　二、产品概述

　　HCDMK系列充电桩专用补偿模块是以一组(△型)LX主体，集成了现代测控、电力电子、网络通讯、自动化控制等先进技术，替代常规的SVG型电力电子补偿装置，由于SVG装置对环境，温度及保养方面有较高要求，同时SVG的功耗较高，大多数充电桩供电采用户外箱变供电，由于箱变环境恶劣，常规SVG很难达到温度运行要求，所以我司研发充电桩专用补偿装置，该装置具有补偿方式灵活、补偿效果好、免维护、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对设备的实际需求，适应了现代电网对补偿设备的更高要求。

　　主要应用于充电桩补偿的电网领域。

　　三、产品主要技术参数

　　■环境条件

　　运输存储温度：-25℃～75℃

　　相对湿度：20%～90% 海拔高度：≤2000m

　　其他条件：安装地点无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无较强的振动和冲击，无严重霉菌存在。

　　■电源条件

　　工作电压：380VAC

　　电压偏差：±20% 工作频率：50±1.5Hz电压谐波：电压总畸变率不大于5% 功率消耗：≤2W

　　■联机参数

　　联机数量：每组不超过64台

　　四、产品型号定义

　　产品型号：HCDMK/400V-25/50X，HCDMK/400V-25/50D.

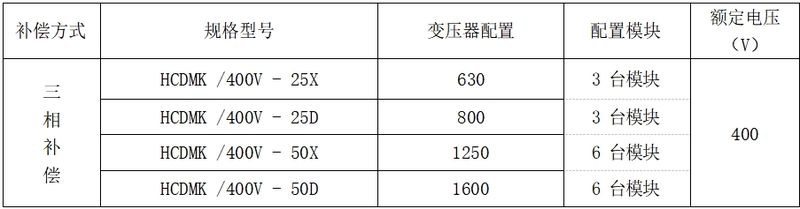

　　五、产品常规型号规格表

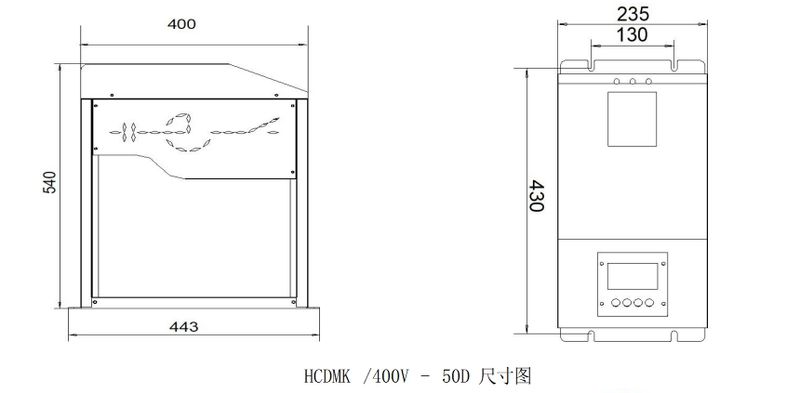

　　六、产品外形及安装尺寸

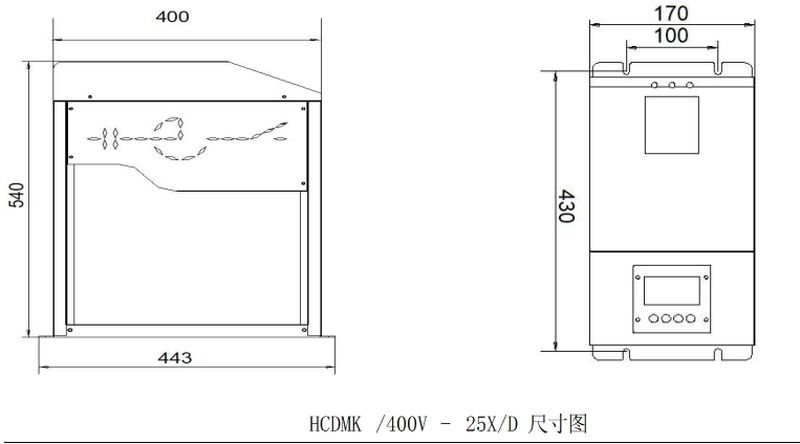

　　注：HCDMK/400V-25X/D外形尺寸（长*宽*高）：445*235*540mm，固定孔间距（长*宽）：430*130mm

　　HCDMK/400V-50X/D外形尺寸（长*宽*高）：445*170*540mm，固定孔间距（长*宽）：430*100mm

　　补偿模块安装间距：≥30mm，重量：35kg

　　七、充电桩专用补偿模块安装说明

　　请严格执行说明书上相关安装补偿模块的步骤，这样才能安全地使用本产品。

　　7.1、拆除外包装

　　将低压充电桩专用补偿模块的包装打开并检查设备装运时是否损坏，同时检查所有配件是否齐全，如果充电桩专用补偿模块在装运过程中损坏或者配件不全，请立即与我公司或经销商联系。

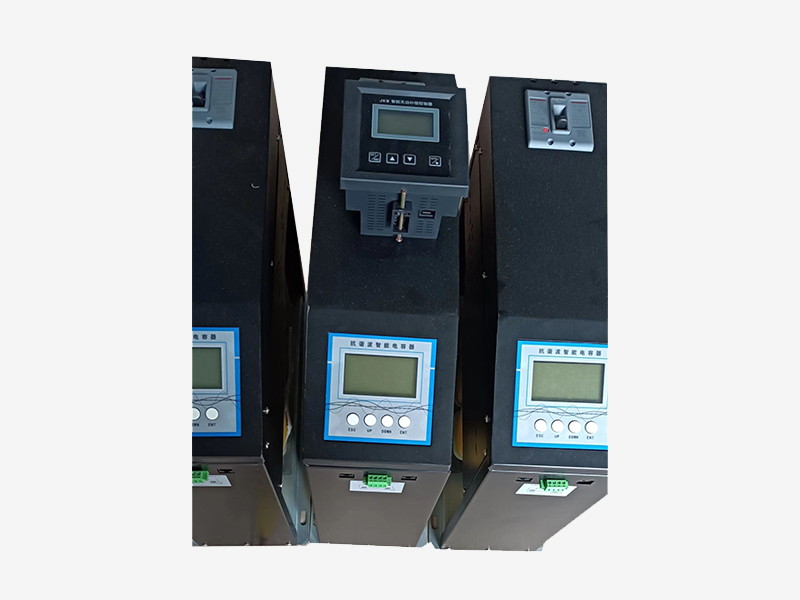

　　7.2充电桩专用补偿模块概观（下为参考图，供货以实物为准）

　　必配附件：网络线、充电桩补偿控制器、说明书、出厂检验报告。

　　3、安装要求

　　3.1产品接线示意图（正视图）

　　3.2常规安装线的选择及制作方法

　　产品的电气接线有电源线、指示灯线控制器和接地线，以及接插件连接线。

　　A.接地端子在产品底部（有标志），接地线应采用截面积不小于6mm²的单股铜导线，接地线连接应十分可靠，并且真正与外部接地端相连。

　　B.第 一台产品直接连直接控制器，相邻两台设备器用网线连接。

　　C.两台抗谐波智能滤波模块之间距离**小不能低于30mm。

　　4、产品安装示意

　　八、现场检查

　　使用现场检查分为接线正确性检查和产品工作正常性检查两步。

　　1.接线正确性检查注意事项：

　　1.1流经取样用的电流互感器的电流必须是负载电流与补偿设备工作电流之和，缺一不可。

　　1.2三相补偿方式的无功补偿设备只对C相电流取样。

　　1.4用红外测温枪对准产品电源进线部分外壳和空气开关外壳进行温度测试，如温度很高，应断掉电源，拧紧电源进线固定螺丝或者使用16mm2截面积标准多芯铜导线作为产品的进线。

　　1.5信号连接线必须插紧，不得松动。

　　2.产品工作正常性检查注意事项：

　　2.1显示器上所显示的电压、电流、频率、应与控制器检测一致。

　　3.上电前注意事项：

　　保证一次及二次线全部正确接线，所有断路器都处于分闸状态。

　　九、人机显示与操作说明

　　1.功能描述

　　显示与人机交互模块，主要显示抗谐波智能滤波模块器配置信息，状态信息，交采数据，工作参数；查看与设置参数；

　　2.界面描述

　　界面主要分为：液晶显示区和按键操作区二部分。

　　2.1液晶显示区

　　液晶显示区128*64点阵屏幕组成

　　显示信息——三相电压，电压畸变率、频率、通讯状态（故障状态）；

　　2.2按键操作区

　　按键操作区，从左至右，分别为菜单键，上翻页键，下翻页键，确定键。菜单键——下列子菜单中包含自动运行、调试状态、参数设置及事件记录；上翻页键——在不同模式下进行向上翻页或者增加数值功能；

　　下翻页键——在不同模式下进行向下翻页或者减小数值功能；

　　执行键——编辑模式下的确定功能；

　　3、显示与操作

　　3.1.1三相补偿方式

　　显示模式下，液晶显示区显示的内容如下：

　　1.A、B、C相间电压，谐波电压畸变率。2.设备容量；3.本机序号；4.设备温度；5.软件版本；

　　4.菜单示例

　　4.1三相补偿方式

　　4.1.1三相补偿方式设备显示菜单内容如下:

　　十、产品常见错误与异常处理

　　1.常见错误

　　本产品智能化程度高，使用简便，谨防接线错误和接线没有拧紧导致产品工作不能正常工作或者损坏。

　　1.1产品端接线错误

　　接线错误情况及后果：

　　1.2产品端接线不可靠

　　产品端接线不可靠及其后果：

　　应用实例：

　　焦作充电桩现场安装图

　　开封现场改造安装图：
