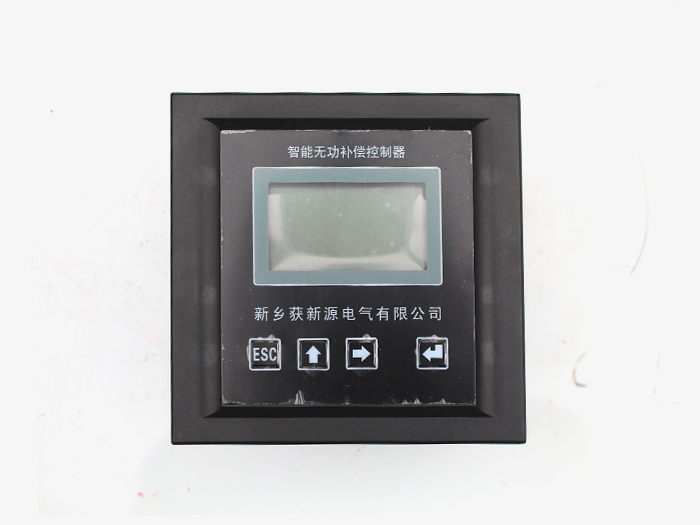

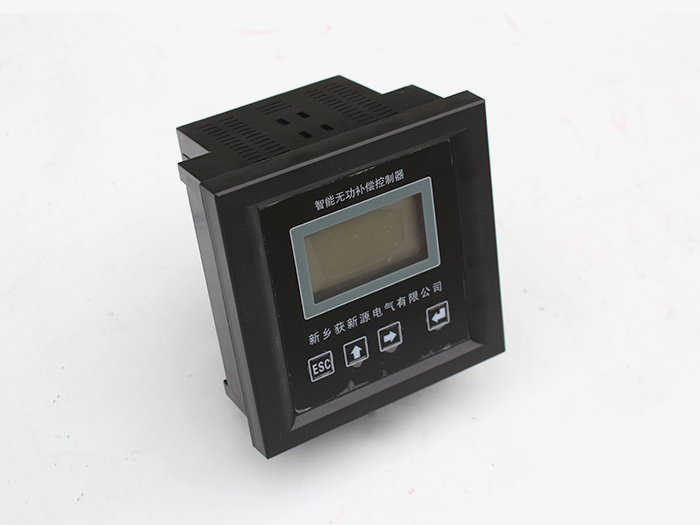

JKW-F型控制器采用人机界面采用LCD中文液晶显示器，数字化功能设计操作简单性能可靠的混补型控制器。可实时显示A、B、C三相电压、电流、功率因数、有功功率、无功功率及电容投切状态等信息。广泛应用于0.4KV低压配电系统无功补偿。

推荐场合:商场、写字楼、医院等。

技术参数：

1.取样电流:0-5A灵敏度≥30mA ;

2 .取样方式:三相四线交流同相采样﹔

3.投切方式:分补+共补、循环/编码投切﹔

4.工作电源:AC220V±20%功耗≤12W ;

5.海拔高度≤2500m环境温度-20℃~+50℃ ;

6.测量精度∶电压±0.5%电流±0.5%功率±1.0%;

7.输出方式:DC+12V每路≤50mA、节点输出，每路≤5A ;

功能参数：

1.数据显示∶系统电压(U)、电流(I)、功率因数(COS)、有功功率(P)、无功功率

(Q)、系统谐波含量及电容器投切状态等;

2．保护功能︰过压保护、欠压保护、谐波电压保护、谐波电流保护﹔

附加功能标准RS485通讯MODBUS协议、温度、报警输出;

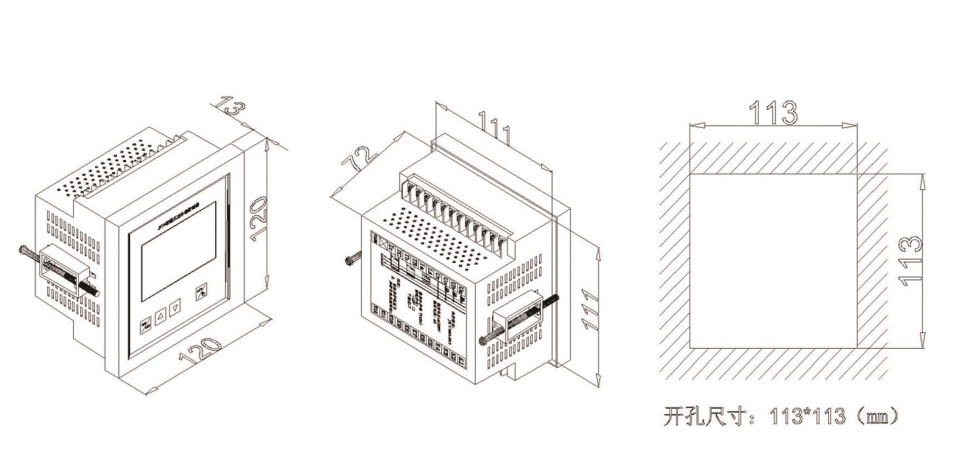

外形及安装尺寸图：

接线图：
