中频炉谐波危害及治理方案

发布时间:2024-08-06 浏览:631

中频炉谐波危害及治理方案

中频炉工作原理:

中频炉是一种将工频50HZ交流电转变为中频(300HZ以上至1000HZ)的电源装置,把三相工频交流电,整流后变成直流电,再把直流电变为可调节的中频电流,供给由电容和感应线圈里流过的中频交变电流,在感应圈中产生高密度的磁力线,并切割感应圈里盛放的金属材料,在金属材料中产生很大的涡流。

中频炉工作电源

中频炉负荷为主,为非线性负荷,其为主要谐波源。治理谐波污染,是企业正常生产、节能降耗的重要保证。

中频炉谐波治理方案

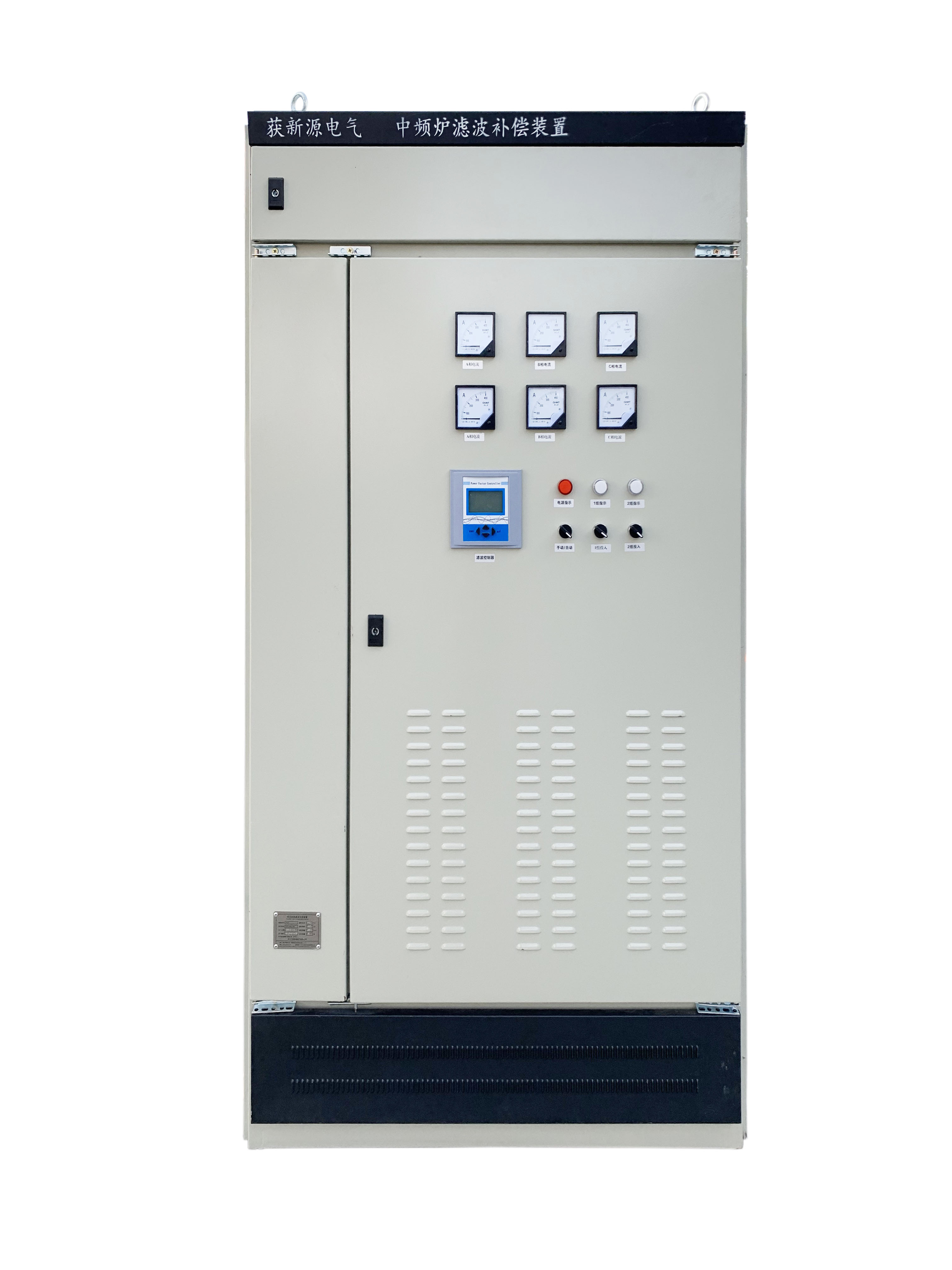

中频炉为非线性负荷,在生产运行过程中产生的5次、7次、11次、13次等为主的高次谐波,是严重的谐波源。针对谐波治理,特设计主回路滤波支路是5次、7次11次,其余支路串联7%的电抗来平衡系统。中频炉滤波补偿装置的作用有三个:

1)阻止整流设备产生的谐波电流倒灌流入高压侧,避免谐波对高压侧计量端造成影响

2)保障电气设备用电的安全性和生产设备的稳定运行。使谐波电流在总负载侧前端消化吸收的同时,消除不平衡现象,稳定母线电压,加强系统电压稳定性。

   3)节能降耗。通过精细的无功补偿和谐波治理,提高系统功率因数,使谐波的含量达到要求的范围,避免月电度电力考核罚款;亦能使高压总供电电流下降。

需要了解详细的治理方案,可来电咨询。
